スキャニングソリューションズ

「Trimble X12」ハイエンドレーザースキャナー

既成概念を覆す、ハイエンドレーザースキャナー「Trimble X12」

高速・高精度・高解像度の画像取得で信頼性の高い3次元点群データが取得可能なハイエンド3Dレーザースキャナーです。地形測量・i-Construction等、あらゆる現場に対応し更なる生産性向上を提供します。

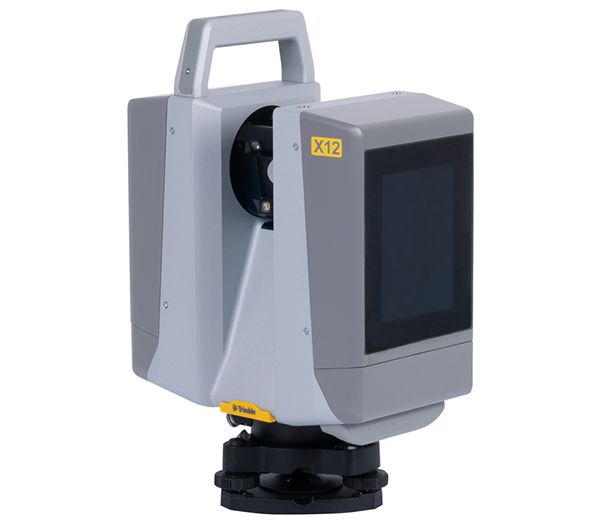

「Trimble X12」ハイエンドレーザスキャナ
  • クラス最高レベルの秒間、約2,00,000点以上の点群取得が可能
  • 最大365mの長距離計測に対応
  • エリアスキャンで高精度で詳細なデータをスキャン可能
  • 暗いところもスマートライト機能で鮮明な画像が取得可能
  • X7と同様、Perspective Softwareで柔軟なワークフローを提供
  • タブレットで撮影した写真をAnnotation機能により点群上へ表示可能。2次調査やプレゼンテーションに活用できます。
  • 高速Wi-Fi（2.4GHz／5GHz）の高速通信で快適なデータ転送と高性能タブレットの操作が可能
  • IP54、動作保証温度 -10～45℃は、あらゆる環境での使用に耐え、幅広いアプリケーションへの対応が可能
  • 任意点での計測はもちろん、既知点への整準しての計測も可能
製品カタログ（PDF）

「Trimble X9」3Dレーザスキャナ

更に進化した現場完結型の地上型レーザースキャナー

Trimble X9は、Trimbleのレーザースキャニング技術を結集し、更に性能を向上させた地上型3Dレーザースキャナーです。 全世界の測量・建設・建築分野で高い実績のある地上型レーザースキャナー「Trimble X7」を更に進化させ、Trimble X7の高精度な自動整準、自動合成機能やキャリブレーション機能はそのままに、機能向上を実現しました。 さらに、センターユニットの設計を刷新。スキャン品質向上に必要な信号処理が改善し、低反射率対象物やステンレスなどの光沢面も確実に高速でスキャン可能となりました。 Trimble X9は、測量、建築、電気空調設備、石油・ガス、鉄道、鑑識、モニタリング、トンネル、鉱業など、幅広い分野で高い生産性をご提供します。

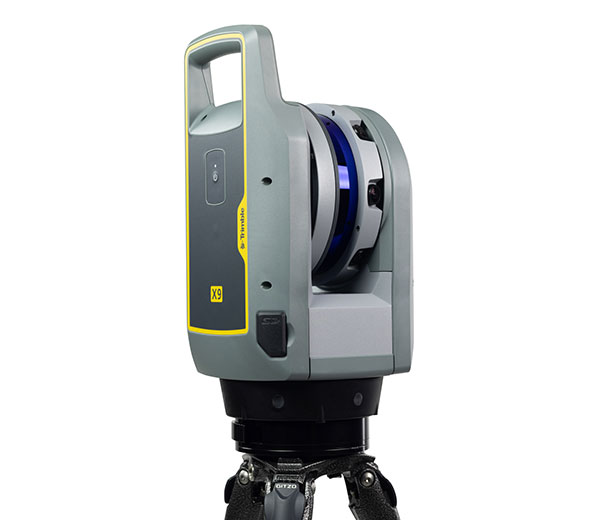

「Trimble X9」3Dレーザスキャナ
  • スキャンスピード：秒間1,000,000点、スキャン距離：最大150mのミドルレンジモデル
  • Trimbleレジストレーションアシスト機能（IMUを使用した自動合成による点群確認で、再測防止）／高感度モード搭載（反射率の低い対象物も確実にスキャン）
  • オートキャリブレーション機能（機器の傾き ±10°=3″ 精度で自動整準、機器内部温度と周辺環境温度の補正、アルベドによる距離補正、スキャン中の振動を監視）
  • ラベルとアノテーション機能（現場の情報を画像やテキストに残し3次元位置に写真や情報を紐づけ）
  • 『Georeference』（ジオリファレンス）搭載で、現場の既知点に設置したターゲットを使用して座標変換／現地での座標付けが可能
  • 本体重量6.0kg（バッテリ-含む）／優れた耐環境性能（-20°C ～ +50°C、IP55、回転しないセンターミラーで水や埃にも強い）／バックパックにすべてを収納
  • 多彩な出力データ群（E57／RCP／POD／PTX／LAS や、Trimble RealWorks や Trimble Business Center で展開可能な TZF／TDX）
  • スキャン直後に表示する、3次元点群ビューとステーションビューで観測漏れや点密度の確認を即座にチェック（Perspectiveソフトウェア）
  • 高速でパワフルなプロセッサーにより、効率的なデータ収集・処理が可能な高性能タブレットPC「Trimble T10x」（Windows 10 IoT Enterprise）で、Perspective ソフトウェアに高速 Wi-Fi 通信でデータを自動転送
    • 　　　　　
  • 10.1インチの大型タッチスクリーン、日光の下でも読みやすく、雨天時にも対応できる高解像度ディスプレイを採用（Trimble T10x）
製品カタログ（PDF）

3Dレーザースキャニングトータルステーション「Trimble SX12」

～トータルステーション、3Dレーザスキャナ、そしてイメージャーがパーフェクトに融合～

トータルステーションとして測距測角でのご使用はもちろん、三次元スキャナーとしての機能を兼ね備えていますので、これからの複合型の現場には最適です。また従来の接眼レンズに代わるタブレット画面での表示は、視覚的共有を図ることができ、より効率的な作業に貢献します。

3Dレーザースキャニングトータルステーション「Trimble SX12」
  • 高精度トータルステーション/高速スキャニング/高解像度イメージャーの機能がパーフェクトに融合
  • 測角精度 1″ / 測距精度 1mm / 実績あるMagDrive旋回エンジンとシュアポイントを搭載
  • 特許取得済のTrimble 3DM Lightning Technologyによる高速・高精度スキャン機能（26,600点/秒）
  • 豊富なデータで二次元あるいは三次元の高品質な視覚的成果物を作成
  • 高度な後処理解析ソフトウェア「Trimble RealWorks」
  • 様々な分野で新たなビジネスチャンスの切り口として
製品カタログ（PDF）

新世代型3Dレーザスキャニングシステム「Trimble X7」

常識を打ち破る「シンプル・スマート・プロフェッショナル」な新時代を切り拓く地上型レーザスキャナ

Trimble X7は、スペック至上主義ではなく「シンプル・スマート・プロフェッショナル」をコンセプトとし、簡単・正確・効率よくの「ワークフローの簡素化」に着目しました。 今までの地上型レーザスキャナの導入に、多くの疑問や高いハードルを感じていたお客様にもベストソリューションとしてご提供させていただきます。

新世代型3Dレーザスキャニングシステム「Trimble X7」
  • Trimbleレジストレーションアシスト機能（IMUを使用した自動合成による点群確認で、再測防止）
  • オートキャリブレーション機能（機器の傾き ±5° =3″ 精度で自動整準、機器内部温度と周辺環境温度の補正、アルベドによる距離補正、スキャン中の振動を監視）
  • 高感度モード搭載（反射率の低い対象物も確実にスキャン）
  • ラベルとアノテーション機能（現場の情報を画像やテキストに残し3次元位置に写真や情報を紐づけ）任意のCAD設計パッケージへ簡単にエクスポート
  • 優れた耐環境性能によりどのような現場環境にも適合可能（-20° ～ +50°、IP55、回転しないセンターミラーで水や埃にも強い）
  • 多彩な出力データ群（E57／RCP／POD／PTX や、Trimble RealWorks や Trimble Business Center で展開可能な TZF／TDX）
  • 5.8kg／軽量三脚/バックパックにすべてを収納可能、現場を選ばない利便性・機動性
  • 高性能タブレットPC Trimble T10 搭載の Perspective ソフトウェアに高速 Wi-Fi 通信でデータを自動転送
  • スキャン直後に表示する、3次元点群ビューとステーションビューで観測漏れや点密度の確認を即座にチェック（Perspectiveソフトウェア）。
  • Perspectiveソフトウェアに表示する点群から「高さ・幅・長さ」など観測作業中に、その場で計測が可能
製品カタログ（PDF）

点群データ処理ソフトウェア「Trimble RealWorks」

3Dスキャニングの点群データを素早く簡単に三次元成果物に変換。

3Dスキャナからインポートした高密度のデータを説得力のある3D成果物に変換するパワフルなオフィスソフトウェア。数100万ポイントを含む複雑な大容量データファイルを総合的かつ直感的に管理、処理、分析することができ、様々なレポートや計算結果を素早く提供。クライアントが満足する高品質の成果物を作成することができます。

点群データ処理ソフトウェア「Trimble RealWorks」
  • 膨大なデータセットを管理・処理・分析
  • 分割読み込み技術を使用して大容量データを効率的に管理
  • 多機能な測定機能 － セミオートクリアランス、垂直と水平方向の計測
  • スキャンしたデータからターゲットを簡単に抽出
  • 任意のCAD設計パッケージへ簡単にエクスポート
  • 点群／ターゲット／地理参照ベースで、容易に複数のスキャニングデータを統合・合成
製品カタログ（PDF）

地理空間総合オフィスソフトウェア「Trimble Business Center Pro」

国交省の公共測量やICT業務にも対応、世界中で活躍する 3D 測量ソフトウェア。

Trimble Business Center Pro は、UAV/地上レーザースキャナで計測した3次元点群データの編集から、2D／3D-CADの汎用編集、面からの数量計算など、これからの3次元測量に対応した地理空間総合オフィスソフトウェアです。国交省の公共測量はもとより、i-Construction業務にも最適です。データ交換のインターフェースも多岐にわたり、Trimble製品のみならず、数々のフォーマットに対応し、他社センサーからのダイレクトなデータ取り込みも可能にするなど、その汎用性は無限大。

点群データ処理ソフトウェア「Trimble RealWorks」
  • UAV、レーザースキャナ等で取得した大量点群データの登録と自動合成、間引き、サーフェス化
  • 地形モデルの最適化・地形モデルの平坦化
  • 面の交差ラインの作成（面と面の交差するラインを自動計算）
  • 三次元数量レポート（点高法・TIN分割法・プリズモイダル法）
  • 任意断面図作成／任意断面図シートの一括作成（面上を任意に指定し断面図を作成）
  • 三次元現況トレース（点群からの自動トレース）
  • 三次元設計データの作成、横断図の三次元化機能
  • TOWISE連携（TOIWSEへの簡易データ転送：CAD図形、座標、点群、面、線形、オルソ等）
  • 出来形帳票作成（出来形管理図表）（土工・舗装工）
  • 各種点群データ入出力、LandXML（三次元設計データ）入出力に対応
製品カタログ（PDF）
